خشک کن فیبر شل

I. مقدمه

این خشک کن فیبر سست نسخه بهبود یافته خشک کن سنتی است که دارای درجه بالایی از اتوماسیون، عملکرد آسان، محدوده سرعت قابل تنظیم گسترده برای زنجیره خشک کردن و راندمان انرژی بالا است.

II. ویژگی های فنی اصلی

1. اتخاذ یک سیستم بازیافت هوای گرم و دمپرهای صرفه جویی در انرژی، تضمین بهره وری انرژی و خشک کردن یکنواخت تر.

2. زنجیره درایو اصلی از تنظیم سرعت تبدیل فرکانس برای انطباق با الزامات مختلف فرآیند خشک کردن الیاف شل استفاده می کند.

3. هر محفظه خشک کن دارای یک پورت اگزوز مستقل است که امکان تنظیم حجم اگزوز را با توجه به شرایط کاری مختلف و صرفه جویی در انرژی فراهم می کند.

4. محفظه خشک کردن دارای یک سیستم کنترل دمای خودکار مستقل است که منجر به حداقل انحراف دما می شود.

5. هوای سرد در ورودی و خروجی به داخل کشیده می شود و دمای یکنواخت فیبر پس از خشک شدن را تضمین می کند.

6. صفحه فیلتر به راحتی تمیز می شود.

III. پیکربندی اصلی

1. منطقه بندی اصلی: خشک کن فیبر شل به دو بخش تقسیم می شود: یک منطقه خشک کردن (3 محفظه) و یک محفظه انتقال.

2. فن گردشی: یک فن گردشی 15 کیلوواتی در بالای ناحیه خشک کن نصب شده است که باعث می شود گردش هوا در داخل محفظه کارآمدتر شود.

3. توزیع جریان هوا: فن گردشی مجهز به یک بافل توزیع جریان هوا است که جریان هوای صاف تر و یکنواخت تر را تضمین می کند و کیفیت خشک شدن را تضمین می کند.

4. قاب فولادی محفظه خشک کردن: با استفاده از لوله مربع استاندارد 2.5 میلی متری ساخته شده است.

5. کنترل دما: مجهز به یک شیر دیافراگمی پنوماتیک قابل اعتماد برای کنترل بخار، به طور موثر دمای پایدار را در محفظه خشک کردن حفظ می کند.

6. زهکشی: از یک زهکش سطلی معکوس با کارایی بالا با دریچه Y بای پس استفاده می کند که امکان استفاده مجدد کارآمدتر از تخلیه و حفظ بخار را فراهم می کند.

7. صفحه مش انتقال: ساخته شده از مش فولادی ضد زنگ.

8. پره های دفع گرما: 1 دو مجموعه محفظه، با استفاده از طراحی زخم مارپیچ آلومینیومی.

9. دمپرهای صرفه جویی در انرژی: دمپرهای الکتریکی (بازکن کنترلی متناسب) در بالا نصب می شوند و اندازه باز و بسته شدن را در زمان واقعی با توجه به دما برای بهره وری بیشتر انرژی تنظیم می کنند.

10. حذف آوار از زیر پانل های مش: یک صفحه پایین بین پانل های توری بالا و پایین برای تمیز کردن آسان و جمع آوری پرز و کرک نصب شده است.

11. هر محفظه مجهز به صفحه نمایش متحرک برای نگهداری و تمیز کردن روزانه آسان است.

12. موتور درایو مجهز به کنترل مبدل فرکانس است که امکان تنظیم انعطاف پذیر سرعت انتقال را در صورت نیاز فراهم می کند.

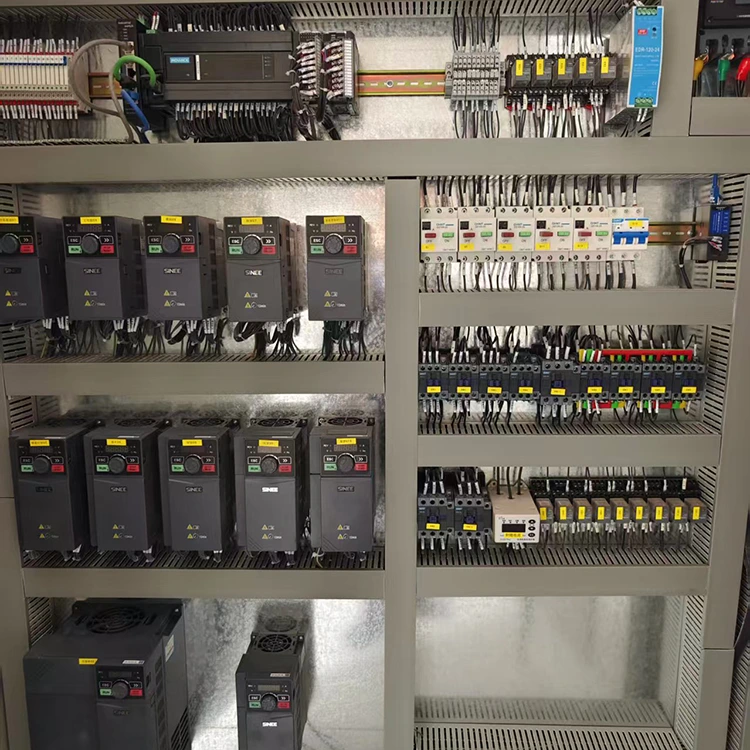

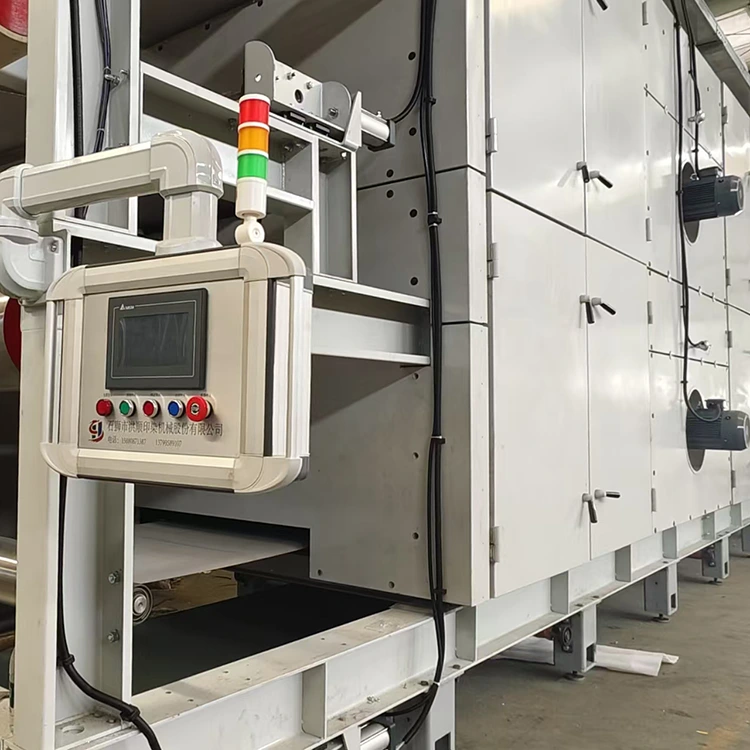

13. کنترل الکتریکی: کنترل صفحه لمسی با PLC داخلی، ارائه عملکرد ساده و نمایش بصری.

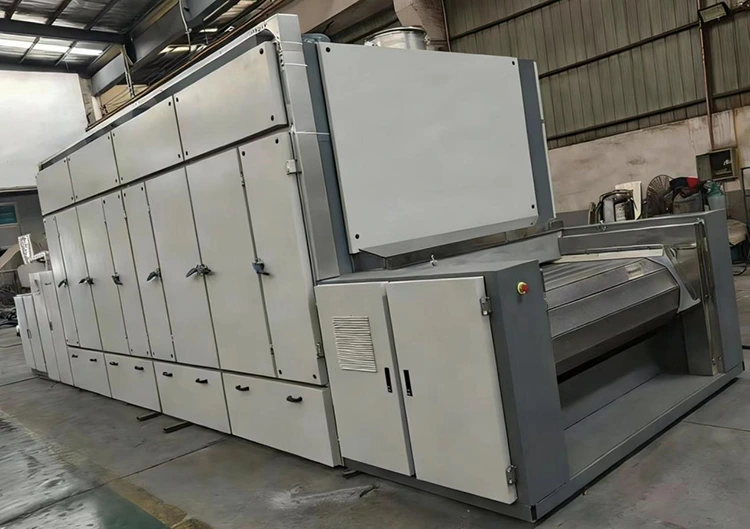

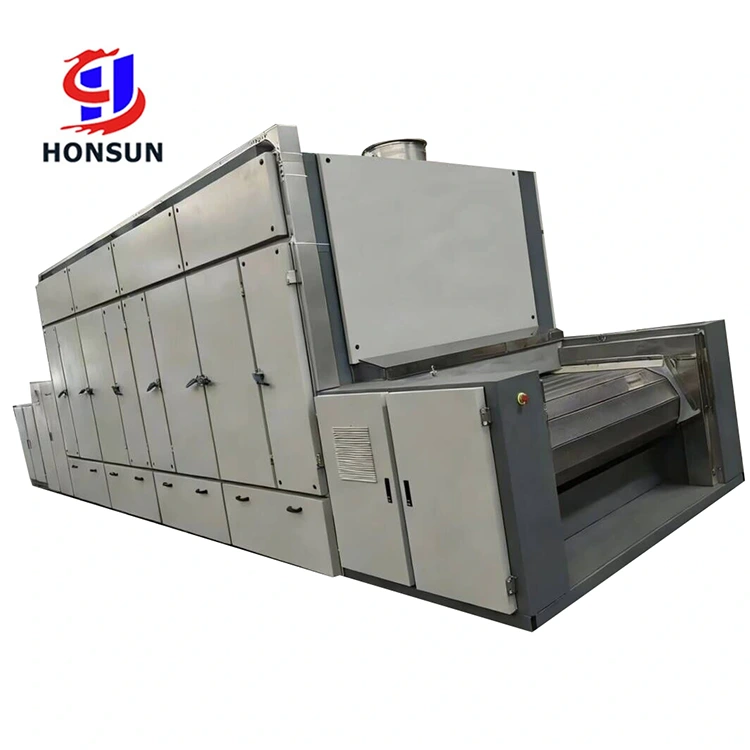

تصویر فیزیکی

طراحی ابعاد جانبی

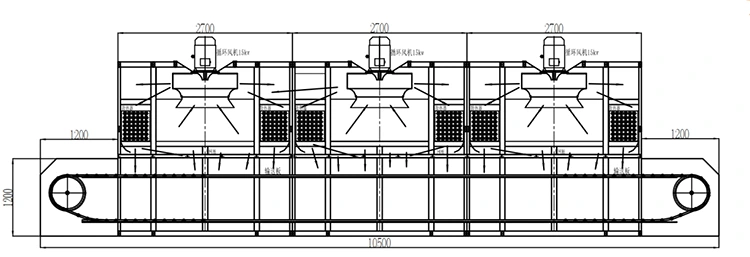

طراحی ابعاد جلو
